入库时间：2011-03-01小刚同学要测量额定电压为3.8V小灯泡的额定功率。

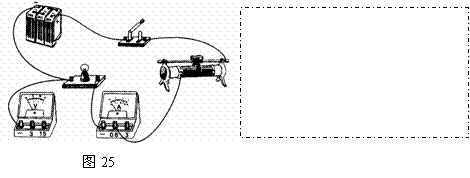

（1）连接不完整的实物电路如图25所示，请用笔画线代替导线，完成实物电路连接。（2）请在答题卡虚线框内画出该实物电路对应的电路图。
（3）闭合开关前应把滑动变阻器的滑片调到_____（选填“左”或“右”）端。
（4）小刚合理地连接好电路，闭合开关，无论怎样调节滑动变阻器灯泡都不亮。于是小刚提出以下猜想：A．可能是灯丝断了B．可能是小灯泡短路C．可能是变阻器开路
究竟哪个猜想正确，可根据电流表和电压表的示数进行判断（电流表、电压表均无故障）。下表给出了电流表、电压表可能出现的几种情况，请判断每种情况下哪个猜想是正确的，并把其序号填写在答题卡对应的空格里。
电流表
电压表
判断结果
示数不为零
示数为零
示数为零
示数不为零
示数为零
示数为零
（5）小刚排除故障后，调节滑动变阻器使小灯泡正常发光，此时电流表示数如图26所示，则通过小灯泡的电流为____________A，小灯泡的额定功率为_____________W。
-
难度：
使用次数：184
入库时间：2011-03-01
某同学用图27所示的装置研究电流通过导体时产生的热量与导体电阻大小的关系。图中两个烧瓶内盛有质量和温度都相同的煤油，温度计显示煤油的温度，两瓶煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比较小，烧瓶B中的金属丝是镍铬合金丝，电阻较大。实验时，该同学想把两段金属丝串联接入电路。
(1)请你用笔画线作导线，帮他完成电路。
(2)这样连接的目的是 。
(3)实验过程中可以观察到A瓶中温度计的示数小于B瓶中温度计的示数，这表明
