难度：
使用次数：176

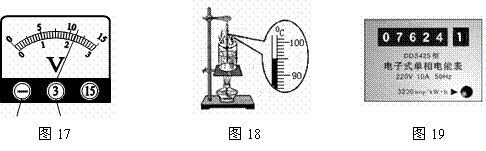

入库时间：2011-03-01（1）图17中电压表的示数是 V。（2）图18是水沸腾时的情景。则此时水的温度是 ℃，若停止加热，水 （选填“会”或“不会”）继续沸腾。（3）电子式电能表已开始走进千家万户。图19是某电子式电能表的表盘，则该电能表的示数是 kW·h，它并联在家庭电路中正常工作电压是 V。
-
难度：
使用次数：76
入库时间：2011-03-01

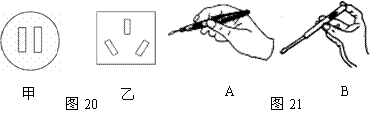

最近，小明买了一台取暖机，为了安全用电，接入家中电路时，应选用图20中 插座（选填“甲”或“乙”），因为它能保证取暖机金属外壳与 相连。图21是小明用测电笔检测插座的示意图，其中正确的是 图（选填“A”或“B”）。
-
难度：
使用次数：200
入库时间：2011-03-01
将一根导线平行置于静止的小磁针上方，当开关闭合时，小磁针发生偏转，如图22所示，这说明通电导线周围存在__________。将电池的正负极对调，观察小磁针偏转方向的变化，可探究电流的磁场方向与__________的关系。
-
难度：
使用次数：79
入库时间：2011-03-01
图23是某种物质熔化图像，该物质是_________(选填“晶体”或“非晶体”)，它的熔点是_________℃．该物质从开始熔化到完全熔化，持续了________min,这一过程是_________热过程(选填“吸”或“放”)，
但是物质的温度____________。（选填“升高”、“下降”或“保持不变”)
-
难度：
使用次数：325
入库时间：2011-03-01
在“探究电流跟电压、电阻的关系”时，同学们设计如图24电路图，其中R为定值电阻，R’为滑动变阻器，实验后，数据记录在表一和表二中。
表一
R=5Ω
电压/V
1.0
2.0
3.0
电流/A
0.2
0.4
0.6
表二
U=3 V
电阻/Ω
5
10
15
电流/A
0.6
0.3
0.2
（1）根据表中实验数据，可得出如下结论：
由表一可得：_________________________________________________。
由表二可得：_________________________________________________。
（2）在研究电流与电阻关系时，先用5Ω的定值电阻进行实验，使电压表的示数为3V，再换用10Ω的定值电阻时，某同学没有改变滑动变阻器滑片的位置，合上开关后，电压表的示数将__________3V（选填“大于”、“小于”或“等于”）。此时应向__________（选填“左”或“右”）调节滑片，使电压表的示数仍为3V。
