难度：
使用次数：176
入库时间：2011-02-24取一瓶放在室温下较长时间的水，打开瓶盖插入温度计。过一会儿之后，某同学拿出温度计观察其示数如图10所示。则他读出的温度应该是_________℃,当时的室温比这个温度_________（选填“高”、“低”），原因是____________________________________________________________________________________。
-
难度：
使用次数：154
入库时间：2011-02-24
在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。
(1)连接电路时开关应________，电流表的量程应选0～______A。

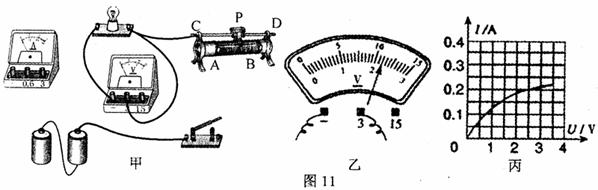

(2)请你用笔画线代替导线，将图11甲中的实物电路连接完整。
(3)闭合开关前，图11甲中滑动变阻器的滑片P应位于__________（选填“A”或“B”）端。
(4)闭合开关，移动滑片P到某一点时，电压表示数（如图11乙所示）为_________V，若要测量小灯泡的额定功率，应将滑动变阻器滑片P向________（选填“A”或“B”）端移动，使电压表的示数为2.5V。
(5)某同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图11丙所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是________________W。
(6)若在实验中连接好电路，闭合开关，移动变阻器滑片P，小灯泡始终不亮，电压表有示数，电流表无示数，则原因可能是______________________________________（写出一种即可）。
-
难度：
使用次数：108
入库时间：2011-02-24
在科学家们的眼中，自然界是依照美的原则创造的！“美是真理的光辉”，借助这种光辉物理学研究不断深入、不断发展。
23．请在下表中横线上填写适当的内容,体验物理规律协调、对称、统一之美：
力学规律
电学规律
物 质
质量m：_________________________
电荷量Q：电荷的多少
运 动
质量流量（稳定流动）：单位时间流过管道任一横截面的流体质量。
电流:_________________________
______________________________相互作用
地球对地面上物体都有_____力作用
电荷间有相互作用力
能 量
水流做功：W＝mg·__________
电流做功：W＝Q·__________
24.正是因为存在这种和谐、对称的关系，在学习电学时可以和力学现象作类比。将如图12所示的“水路”模型类比基本电路，可以发现：
（1）叶轮机在“水路”中的作用与下面哪个元件在电路中的作用相当？（ ）
A．电源 B.开关
C.用电器 D.导线
（2）类比“水路”模型中“水压是使水定向运动形成水流的原因”，
我们很容易理解电压是使电路中______________________
定向移动形成_____________的原因。
（3）水管中流体流动时，管道截面越小，阻碍越大。类比：电路中，_____________________________________ __________
___________________________________________________。
