入库时间：2011-02-21某实验小组做“测量小灯泡电阻”的实验，选择的小灯泡上标有“2.5V，0.2A”字样。

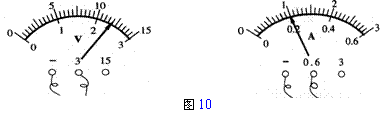

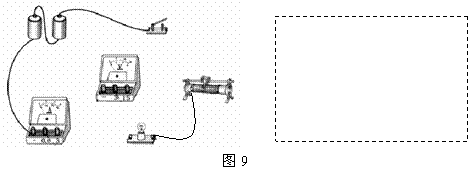

(1)请用笔画线代替导线，把图9(a)中的电路元件连接成实验电路（连线不得交叉），并在右边的虚线框内画出对应的实验电路图。(2)实验过程中，调节滑动变阻器，当电压表和电流表的示数如图10所示时，通过灯泡的电流为______A，小灯泡两端电压为______V，此时小灯泡的电阻为______Ω。
(3)改变小灯泡两端电压，测量出小灯泡在不同电压下的电阻时，我们还发现了哪些现象？（说出一个即可）根据你发现的现象，可以得出什么结论？
-
难度：
使用次数：121
入库时间：2011-02-21
电子式电能表已经走进千家万户，小明只利用表盘上均匀闪烁的耗电指示灯（耗电指示灯的作用相当于机械式电能表转盘的作用），再增加一只“220V，40W”的白炽灯，就成功地估测出了家中电视机的待机功率，你知道他是怎么做的吗？请简要写出测量方法。
-
难度：
使用次数：154
入库时间：2011-02-21
很长一段时间里，人们认为电现象和磁现象是互不相关的，但也有人注意到电和磁之间有很多相似之处，他们相信二者之间存在某种内在的联系。许多科学家为寻找这种联系进行了不懈的努力。
（1）1820年4月，丹麦物理学家__________发现了“电生磁”现象，这个重要的发现，揭示了电和磁之间确实存在不可分割的联系。
（2）你一定也发现了电和磁之间存在着很多相似之处，下表将电现象和磁现象的某些相似之处作了对比，请仿照示例完成该表。
电现象
磁现象
示例
电荷有正、负两种
磁体有南北两极
①
带电体能吸引轻小物体
②
同名磁极相互排斥
③
带电体周围存在电场
-
难度：
使用次数：159
入库时间：2011-02-21
从上表中不难发现电和磁之间确实呈现出一种有趣而优美的对称关系。这种对称美促使人们进一步认识到，各种自然现象之间可能是相互联系的。
（1）我们知道，一块磁铁被分割得多么小，总是有南极和北极。是否存在只有一个磁极的粒子——磁单极子？1931年，英国物理学家狄拉克在他建立的“电和磁完全对称的理论”中就预言了磁单极子的存在。请猜想狄拉克预言所依据的事实是什么？
（2）实际上，狄拉克是运用类比的方法为科学研究提出了一个新的课题，直到现在，寻找磁单极子的工作仍在进行之中。类比是一种重要的思维方法，它将看似无关的两个事物或现象联系起来，根据二者之间在某些方面的相同或相似，推出它们在其他方面也可以相同或相似。回顾你的物理学习历程，列举一个由类比的方法打开思路并获得成功的学习案例，具体说明你的学习过程（第23题的研究实例除外）。
