难度：
使用次数：246
入库时间：2011-01-27如图所示，轻质杠杆OA的中点悬挂一重G＝60N的物体，在A端施加一竖直向上的力F，杠杆在水平位置平衡，则F＝ N．保持F的方向不变，在将杠杆从A位置匀速提到B位置的过程中，力F将 ．（变大/不变/变小）
-
难度：
使用次数：132
入库时间：2011-01-27
在“测滑轮组机械效率”的实验中，用同一滑轮组进行两次实验，测得数据如下表：
实验次数
钩码质量（g）
钩码上升的高度（m）
弹簧测力计示数（N）
弹簧测力计移动的距离（m）
1
100
0.1
0.5
0.3
2
200
0.1
0.9
0.3
（1）在图15中画出滑轮组的绕法．
（2）实验中钩码上升的高度和弹簧测力计移动的距离可以不测量，原因是
，此时测滑轮组机械效率可表示为 ．
（3）比较实验1和实验2可得正确结论：使用同一滑轮组，_________________，可以提高滑轮组的机械效率．
（4）实验时，应使弹簧测力计沿竖直方向做 运动．某同学在弹簧测力计静止时进行读数，则他这样得出的机械效率与实际值相比 （偏大/偏小/相等）．
-
难度：
使用次数：66
入库时间：2011-01-27

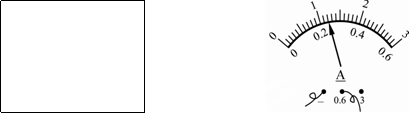

如图为测定灯泡的额定功率的实验，此实验的原理为 ．
（1）（2分）在方框内画出本实验电路图，要求滑片向右移动时，小灯泡变亮，电源为两节干电池．
（2）连接电路，当合上开关S以后，发现灯泡两端的电压只有2V，为了使灯泡两端电压达到额定电压2.5V，则滑动变阻器滑片P应向____（左/右）端移动，此时电流表的示数如上图，读数为_______,则灯泡的额定功率为_________．
（3）在上述实验中，如再串联与原灯泡的额定功率相同的一只灯泡，能否正确测出两灯的额定功率，____（能/不能）．若闭合电键S，发现两灯都不亮，电压表有示数，而电流表无示数，这个电路的故障为 ，原因是_______________________．
-
难度：
使用次数：291
入库时间：2011-01-27
如图所示，是某学习小组同学设计的研究“电磁铁磁性强弱”的实验电路图．
（1）要改变电磁铁线圈中的电流大小，可通过 来实现；要判断电磁铁的磁性强弱，可观察 来确定，物理学中将这种研究问题的方法叫做 ．
（2）下表是该组同学所做实验的记录：电磁铁(线圈)
50匝
100匝
实验次数
1
2
3
4
5
6
电流 / A
0.8
1.2
1.5
0.8
1.2
1.5
吸引铁钉的最多数目 / 枚
5
8
10
7
11
14
①比较实验中的1、2、3（或4、5、6），可得出的结论是：电磁铁的匝数一定时，通
过电磁铁线圈中的电流 ；
②比较实验中的1和4（或2和5或3和6），可得出的结论是：电磁铁线圈中的电流一
定时，线圈匝数 ；
（3）在与同学们交流讨论时，另一组的一个同学提出一个问题：“当线圈中的电流和匝
数一定时，电磁铁的磁性强弱会不会还与线圈内的铁芯大小有关？”
①你对此猜想是： ；
②现有大小不同的两根铁芯，利用本题电路说出你验证猜想的方法：
．
-
难度：
使用次数：707
入库时间：2011-01-27
如图所示是探究电磁感应现象的实验装置．
（1）保持导线a、b不动，闭合开关，检流计的指针不动，这时导线中________电流．
（2）在磁场中做切割磁感线运动时，可以观察到电流表指针发生偏转，其偏转的方向向左，若将a b棒看成是一个电源，其中 端为正极．
（3）保持电路闭合，当导线a、b向左运动和向右运动时，检流计的指针会向左和向右偏转，表明导线中的感应电流方向与_______________有关．
（4）将U形磁铁反转对调磁极，闭合开关，当导线向左运动和向右运动时，检流计的指针会向右和向左偏转，表明导线中的感应电流方向与____________有关．
（5）实验中为了使检流计指针明显偏转，你采取了哪些措施？（写出一条即可） ．
