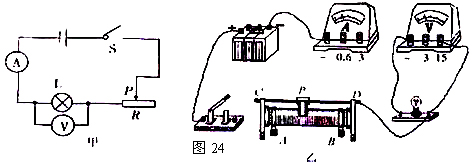

入库时间：2011-01-26在“测定小灯泡额定功率”的实验中，小超同学用一个电压表、一个电流表、一个开关、电压为6V的电源、额定电压为3.8V的小灯泡和一个标有“20Ω 1.5A”的滑动变阻器，设计了如图24甲所示的电
路。（1）如果小灯泡的额定功率小于2W，电流表的量程选＿＿＿＿A为宜。
（2）请用铅笔画线代替导线，按照如图甲所示的电路图，将图乙的实物电路连接完整（连线不得交叉）。
（
3）在实验中，若电压表示数为2V，则灯泡的实际功率＿＿＿＿额定功率（选填“＞”、“＜”或“＝”）。（4）当滑动变阻器的滑片向左移动时，电流表示数增大，则变阻器接入电路的接线柱应是D和＿＿＿＿。当电压表的示数为＿＿＿＿V时，小灯泡正常发光，此时电流表示数为0.4A，则灯泡的额定功率为＿＿＿＿＿W。
-
难度：
使用次数：73
入库时间：2011-01-26
实验仪器中的甲、乙、丙三个烧瓶里有质量相等的液体，甲瓶中液体是煤油，乙瓶和丙瓶中是蓖麻油，每个瓶都有电阻丝浸没在液体中，其中甲、乙两瓶中电阻阻值相等且小于丙瓶中电阻阻值。瓶中温度计测量瓶内液体温度。
实验（1）：焦耳定律指出，电流产生的热与通电时间、电流大小和通电导体的电阻大小三个因素有关。为研究电流产生的热与电阻大小的关系，请选择图中实验仪器，以笔画线做导线连接实验电路。
合上电路开关后一段时间，需要观察的实验现象是 。
实验（2）：为比较煤油与蓖麻油的比热容大小，可以从三个烧瓶中选择 和 做实验观察对象。通电一定时间后，温度上升速度快的液体比热 。为使电阻丝对液体的加热速度快些，在不添加器材的情况下，可以将实验（1）的电路稍加改动，即：将参与实验的两个烧瓶中电阻丝接成 。
-
难度：
使用次数：71
入库时间：2011-01-26
图中两灯泡L1、L2在盒内的连接方式未知，电源电压为6V。开关闭合后两灯均发光，电流表读数为0．9A；若把L1取下，L2仍发光，电流表读数变化了0.6A，则（1）L1和L2是 联的（选填“串联”或“并联”）；（
2）取下L1后，5秒内L2消耗的电能是多少？（3）L1工作时的电阻多大？
-
难度：
使用次数：144
入库时间：2011-01-26
近日，本市一些小学生正在调查老小区的黑楼道情况。有同学就此情况结合我们学习的内容提出以下建议： 在现有过道等公用场所的照明电路上进行适当改装，将“220V 40W”的灯泡、阻值为990Ω的电阻和光敏开关S、延时开关S1连成如图27所示的电路。天黒后，光敏S自动处于闭合状态，开关S1断开，此时灯较暗，但能起到指示作用；当有人在此区域时，闭合延时开关S1，灯泡正常发光，起到照明作用，当人离开后40秒左右自动关闭。
（1）当S、S1都闭合时，电阻R处于 状态（填“短路”、“断路”或“通路”）；
（2）当灯起指示作用时，通过电阻R的电流是多少？
（3）请分别计算灯较暗时和灯正常发光时，电路消耗的总功率。（不考虑灯丝电阻变化
