难度：
使用次数：827
入库时间：2011-01-24按要求把图的实物元件连接起来，使小灯泡L1和L2并联，电流表测量电路的总电流，开关控制整个电路. 已知灯泡L1和L2中的电流均为0.5A.
-
难度：
使用次数：116
入库时间：2011-01-24
液体蒸发的快慢与液体的温度、表面积和液体表面的气流有关。为了探究蒸发快慢与气流的关系，有人建议采用以下几个实验：
甲：把同样多的水倒在碟子里干得快，装在瓶子里干得慢。
乙：把同样湿的衣服挂在有风的地方干得快，挂在无风的地方干得慢。
丙：晒粮食时，把粮食放在向阳的地方干得快。
丁：将手伸入水中后取出来判断风向。
（1）你认为，能说明蒸发快慢与气流有关的实验现象是哪一个或哪几个？
答：能说明蒸发快慢与气流有关的实验是________、________。
（2）其他现象虽然不能说明蒸发快慢与气流有关，但是分别说明了什么问题？
答：现象________（选填“甲、乙、丙、丁”），说明：_____________________；
现象________（选填“甲、乙、丙、丁”），说明：_____________________。
-
难度：
使用次数：77
入库时间：2011-01-24
在利用光具座进行凸透镜成像的实验探究中：

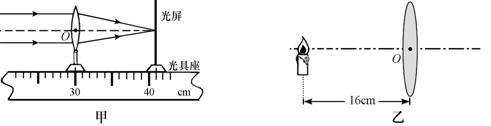

（1）如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑。由图可知，凸透镜对光线具有 作用，该凸透镜的焦距是 cm。
（2）将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中一条可能的原因：
（3）调整后，把烛焰放在距凸透镜16cm处时（如图乙），在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、 的实像（填写像的性质）； (填光学仪器)就是利用这一成像规律工作的。如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向 (选填“靠近”或“远离”）透镜的方向移动。
-
难度：
使用次数：1552
入库时间：2011-01-24
在“探究并联电路的电流规律”实验中，某小组的同学在老师的指导下，设计了如图8所示的电路图。
（1）电流表在使用时必须 （填“串联”或“并联”）在被测电路中。（1分）
（2）小丽把电流表接入A点，当闭合开关时，发现电流指针如图9所示，出现这故障的原因是 。（2分）
（3）连接正确后，测出三点的电流并记录数据。请将电流表的读数（如图10）写入表格。
数据记录：（每空1分）
C处的电流IC
B处的电流IB
A处的电流IA
第一次测量
0.52
（4）分析上表的数据，可以得出结论是_________________________________；（2分）
上面设计的表格中存在的不足之处是___ ___。（2分）
（5）通过对上面数据的分析，他们得出结论：IC＝ 。（1分）
请你对该小组的实验过程进行简单评估（指：实验过程中存在的问题和改进的方法）。
存在的问题： （2分）
改进的方法： （2分）
-
难度：
使用次数：362
入库时间：2011-01-24
某课外小组用两个开关、一个电源、导线若干，将一盏灯泡和一个电子门铃连接在电路中。当同时闭合两个开关，才能使灯泡发光、电子门铃发声；若只闭合其中某一个开关，灯泡不亮，电子门铃不响；若只闭合其中的另一个开关，则灯泡发光但电子门铃不响。根据以上要求，请在方框中画出符合要求的电路图（电子门铃可以用“
” 符号代表）并根据你所设计的电路图连接图所示的实物图。
