入库时间：2011-01-21你家的空气开关的里面有什么？它的工作原理是什么？
-
难度：
使用次数：143
入库时间：2011-01-21
在图所示电路中，电源电压恒定不变。当滑动变阻器R接入电路的电阻增大时，通过它的电流减小而它两端的电压却增大，它消耗的电功率是增大还是减小呢？小华为了探究这一问题，找到了图中所示的各种器材。经过认真仔细的实验，他记录下在滑动变阻器R的电阻不断增大时的各组实验数据，并计算出了相应的电功率，如下表。
实验序号
1
2
3
4
5
电流I/A
0.5
0.44
0.4
0.36
0.3
电压U/V
0.5
0.8
1.0
1.2
1.5
电功率P/W
0.25
0.35
0.40
0.43
0.45
(1)请你用笔画线代替导线将图10中的各种器材连成小华进行实验的电路。
(2)分析上表数据，写出小华能得出的结论：_________________________________________
_______________________________________________________________________________。
(3)就这一问题的研究，你认为小华收集的数据是否充分？请说明理由：________
-
难度：
使用次数：147
入库时间：2011-01-21
小明家的插座由于使用次数过多，造成与插头接触不良，使接触处电阻变大。在使用这个插座时，小明发现插头处很热，而与插头相连的导线却不怎么热。他的猜想是：在这种情况下，电阻越大，电流产生的热量越多。为了验证自己的猜想，他从实验室找来一段阻值较大的电阻丝R1、一段阻值较小的电阻丝R2、相同的烧瓶和温度计各两个、足够多的煤油、新干电池和导线若干，进行了实验。

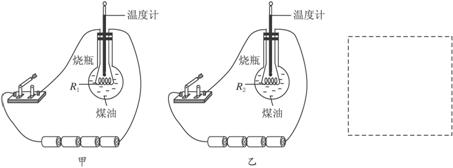

(1)他在两个烧瓶中装入质量和初温都相同的煤油，按图11甲和乙组成两个电路，保证通电时间相同，通过观察_________来比较电流产生热量的大小。
(2)他发现电流通过R2产生的热量多，这与他的猜想不一致，原因是什么？
(3)利用以上器材，改进实验电路，可以验证小明的猜想。请你在上面右侧方框中画出改进后的电路图。
-
难度：
使用次数：178
入库时间：2011-01-21
小芳家庭电路的一部分如图所示，未画出的部分还接有正在工作的其他用电器。她要利用电路中的电能表和手表测出图中电灯的电功率。
(1) 电能表面的示意图如图所示，表面上标的“3 000 r／kW·h”表示什么？
(2)请你为小芳设计一合理的实验方案，要求：
①写出主要的实验步骤;
②写出电灯的电功率表达式(用实验测量的物理量表示)。
-
难度：
使用次数：166
入库时间：2011-01-21
在图所示的实验电路中，R1、R2是两个电阻圈，R1的阻值大于R2的阻值，电阻圈上各夹一根火柴。接通电路，一会儿观察到两电阻圈上的火柴先后被点燃，这说明电流通过电阻时会产生热，将_______能转化为_______能。若继续进行以下实验：
(1)断开开关，待两个电阻圈完全冷却，再重新各夹一根火柴，使变阻器接入电路的阻值较大。接通电路，经历时间t1，R1上的火柴先被点燃。这说明，在电流和通电时间相同的情况下，________越大，产生的________越多。
(2)断开开关，待两个电阻圈完全冷却，再重新各夹一根火柴，使变阻器接入电路的阻值较小。接通电路，经历时间t2，R1上的火柴先被点燃，比较发现t2小于t1。由此推理，在电阻和通电时间相同的情况下，________越大，产生的________越多。
