难度：
使用次数：534
入库时间：2011-01-17（浙江7届复赛）如图所示是一种常见的台式饮水机结构剖面图，控水槽内浮体A与阀门C固定相连，当A恰好浸没时阀门C关闭，A来浸没时C略有下降，桶内水流入控水槽中。已知桶内水位高40厘米，阀门C横截面积1厘米2，不计A、C本身重力、大气压和热量损失，问：
(1)控水槽内保持一定水位，浮体A的最小体积应为多大?
(2)若热胆中储水1千克，由电热管加热，要求在10分钟内把水从20℃加热到100℃，则电热管的电功率为多大?
(3)饮水机的电路如图乙，水沸腾前，红灯亮、绿灯灭、加热管正常工作；水沸腾后，绿灯亮、红灯灭、加热管不工作。试分析温控开关1和2在水沸腾前后通断情况以及红绿指示灯电阻R红、R绿应满足的条件。
-
难度：
使用次数：72
入库时间：2011-01-17
（浙江7届预赛）电冰箱是人们普遍使用的家用电器。电冰箱里的制冷设备主要有三部分：蒸发器、空气压缩机和冷凝器。冷凝剂在蒸发器里汽化，吸收了冷冻室的热量，使冷冻室温度降低。空气压缩机将生成的蒸气抽走，压入冷凝器，使之液化并把冰箱里带来的热量放出。冷凝剂液化后重新回到蒸发器里，如此循环工作，从而使冷冻室保持相当低的温度。
（1）根据电冰箱的工作原理，你认为电冰箱中的“冷凝剂”应具有的主要物理性质是__________________。
（2）经测定：冰箱周围的温度每提高5℃，其内部就要增加25％的耗电量。如果冰箱日平均耗电量为1千瓦时，则当其环境温度升高5℃时，其多消耗的电能可供额定功率为40瓦的普通白炽灯正常工作多少小时？
（3）鉴于以上原因，你认为在家庭装修设计时，电冰箱应安放在怎样的环
境中？__________________。
-
难度：
使用次数：163
入库时间：2011-01-17
（浙江7届初赛）下表为某同学家中一品牌洗衣机所用的电动机的工作参数：
名称
额定电压(伏)
频率(赫)
工作电流(安)
电阻(欧)
洗涤电动机
220
50
20
脱水电动机
220
50
0.8
18

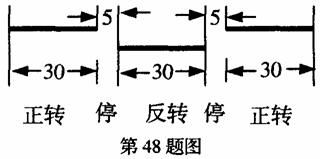

其中，洗涤电动机的工作电流已模糊不清，他想用所学知识把它测出来。于是，他将家中的其它用电器都关闭，只让洗衣机工作。洗衣机工作时，经过进水、洗涤、排水、脱水等程序。洗衣机洗涤时，洗涤电动机要经历正转、停、反转的过程，其时间分配如图(单位：秒)。该同学测得一次洗衣服的全过程中，洗涤时间为14分钟，脱水时间为2分钟，标有“3000r／kwh”的电能表表盘恰好转过了84圈。则：
(1)不考虑进水、自动排水时控制系统和指示灯的耗电，一次洗衣的全过程大约消耗多少电能?
(2)洗涤电动机的工作电流是多少?
-
难度：
使用次数：151
入库时间：2011-01-17
（浙江10届复赛）某同学在科学实践活动中，对一个电路元件A进行了探究。他将元件A与电源、开关、变阻器、电流表串联成电路，在元件A两端并联-个电压表，研究通过元件A的电流跟电压的关系，得到如下表所示的数据：
(1)请在图甲中画出元件A的电流跟电压的关系图线。
(2)然后，该同学在电路中去掉变阻器、电流表、电压表，再连接一个电阻R，如图乙所示。若电源电压为5伏并保持不变，元件A消耗的功率超过4瓦时将被烧坏。
①串联电阻R至少要多大才不会烧坏电路元件A?
②在保证不致烧坏电路元件A的条件下，R值为多大时，输入给R的功率达到最大，此最大功率值为多大?
-
难度：
使用次数：298
入库时间：2011-01-17

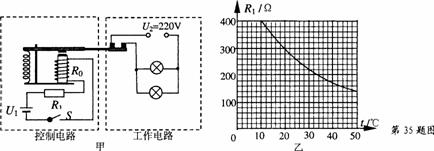

（浙江12届初赛）某同学利用热敏电阻为家中的灯暖型浴霸(一种取暖用的电器)设计了一个温度可自动控制的装置，如图甲所示。“控制电路”中热敏电阻Rl的阻值随温度变化的曲线如图乙所示，电磁铁线圈可看作阻值为30Ω的纯电阻R0，电源U1电压恒定，浴霸共安装有2只标有“220V、550W”的灯泡，当电磁铁线圈中的电流大于或等于50mA时，继电器的衔铁被吸合，浴霸电路断开；当线圈中的电流小于或等于40mA时，继电器的衔铁被释放，浴霸电路闭合。求：
(1)工作电路闭合时，通过电路的总电流。
(2)若浴室内的温度最高不得超过40℃，则控制电路的电源电压U1最小值为多大?
(3)若电源U1电压恒定为12V，则将此装置安放在浴室内，浴室内温度可控制在什么范围?
