难度：
使用次数：344
入库时间：2011-01-08小雨在拆装手电筒时，发现手电筒的小灯泡上标有“3．8V”的字样，但上面的电流值已经模糊不清，他想通过实验测量该灯泡的额定功率，下图为他所连的实验电路．
(1)电池盒中至少有__________节干电池。
(2)经检查发现电路接线有错误，小雨只做了一处改动就闭合开关进行实验，请在他接错的导线上打上“×”，并改正，要求滑动变阻器的滑片向左移动时灯泡变亮。（1分）
(3)实验时，小雨移动滑动变阻器的滑片，当电压表的示数为3．8V时，电流表的示数如图乙所示．则该小灯泡的额定电流为_________A，额定功率为_________W．
（4）若小雨的同学在电池盒中装入了4节干电池，原本打算使用小雨的实验方案，来测量一个标有3.6V，估计额定功率为0.9W的小灯泡，当他闭合开关，发现电压表0-15V量程不灵，无法按照常规方法进行试验，请在不增减器材的的情况下，重新设计出测量小灯泡额定功率的的电路图，请画在右上方。（1分）
（5）若实验室里边有四种规格的滑动变阻器：“9Ω，1A”，“15Ω，1A”，“12Ω，1A”，“20Ω，1A”，则无论是按照小雨设计的方案还是小雨同学更改的实验方案，都应该选用 规格的滑动变阻器为宜。
-
难度：
使用次数：129
入库时间：2011-01-08
是某课外活动小组仿制的一个能产生持续电流的装置—发电机，装有手摇柄（未画出）的转轴垂直穿过圆盘中心，金属圆盘放在蹄形磁铁之间，圆盘的轴心和能在圆盘的边缘滑动接触的滑片通过金属导线与电流表相连。金属圆盘可以看成是由无数根长度等于圆盘半径的导线组成的，圆盘在磁极间不断转动，每根导线都在做切割磁力线的运动，从而产生持续电流。当以某一转速匀速转动金属圆盘时，电流表有一定的计数。根据上述材料，请完成下面的实验探究填空： (1)换用 的磁铁，其它条件不变，发现电流表读数增大，说明电流大小跟磁场强弱有关；
(2)换用一个半径大一些的金属圆盘，其它条件不变，发现电流表读数增大，说明电流大小也跟 有关；
(3)当圆盘转速增大，其它条件不变时，发现电流表读数也增大，说明电流大小还跟 有关。
-
难度：
使用次数：692
入库时间：2011-01-08
在探究“影响电磁铁磁性强弱的因素”实验中，小明用相同的漆包线和铁钉绕制成电磁铁A和B，设计了如图所示的电路。
（1）实验中是通过电磁铁 ________________来判定其磁性强弱的，所使用的物理研究方法是 。
（2）图中A、B串联的目的是_________ _。
（3）闭合开关后，分析图中的现象，得出的结是 。
（4）B铁钉的钉尖是________极。若让B铁钉再多吸一些大头针，滑动变阻器的滑片应向______端移动。（选填“左”或“右”）
-
难度：
使用次数：529
入库时间：2011-01-08

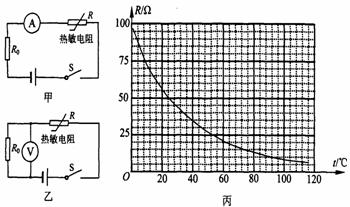

图甲和图乙是利用热敏电阻来测量温度的原理图。电源电压均为20V且保持不变，定值电阻R0的阻值为30Ω．则：
(1)图甲中电流表的示数为0．3A时，热敏电阻两端的电压和消耗的功率分别是多少？
(2)图乙中电压表的量程为0—15V，热敏电阻R的阻值随温度的变化关系如图丙所示，试求此电路能测量的最高温度．
-
难度：
使用次数：311
入库时间：2011-01-08
有一种“压力测量仪”，其测量部分的原理如图所示，由压敏电阻R(电阻值随所受压力变化而变化)、数字式仪表P(电阻可忽略不计)、滑动变阻器、电池等组成电路。压敏电阻R在一定范围内的电阻与所受压力的关系如下表所示，R0为滑动变阻器用作仪表P的调零。台板部分的质量忽略不计，电源电压为12V。
（1）在图乙坐标中作出压敏电阻的电阻值与压力的关系图线。（2）由图线求压敏电阻为192Ω时，所受的压力是多大?
（3）台板上无物体，仪表P示数为零时R0为100Ω，电路中的电流是多大?由于某种测量需要，在台板上放置一块重250N的垫板，调整R0使仪表P示数为零，求此时调零电阻R0消耗的功率。
