难度：
使用次数：110
入库时间：2008-08-18小明在做“测量额定电压为2.5V的小灯泡的电功率”的实验中，得到如下所示一组U和I的数据：
实验序号
1
2
3
4
灯泡两端的电压U（V）
0.6
1.2
2.0
2.5
通过灯泡的电流I（A）
0.06
0.14
0.16
灯泡的发光情况
微亮
逐渐变亮
正常发光

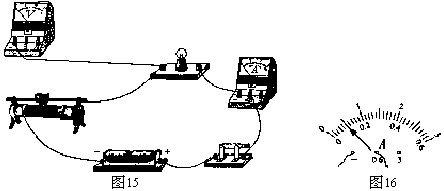

（1）请你用笔画线表示导线，将图15所示的电路连接完整；
（2）第二次测量时，电流表示数如图16所示，请你读出电流表的示数后将没有记录的数据填入表格中；
（3）从上述数据可以看出，在通过灯丝的电流逐渐增大的过程中，灯丝电阻的变化情况是___________________________________，通过分析，电阻的变化跟__________有关；
（4）该小灯泡的额定功率为____________W。
-
难度：
使用次数：570
入库时间：2008-08-18一建筑工人，使用了如图所示的装置将建筑材料提上高处，已知建筑材料的质量为80kg，人对绳的拉力为500N，重物在拉力的作用下1min匀速上升了5m，绳重和摩擦不计。G取10N/kg，求：
（1）人在1min内做的有用功和总功；
（2）滑轮组的机械效率；
（3）拉力F做功的功率。
-
难度：
使用次数：164
入库时间：2008-08-18
图是一种测量小汽车油箱内油量装置的原理图，压力传感器R的电阻会随所受压力大小发生变化，油量表（电流表改装而成）指针能指示出油箱里油的多少。已知压力传感器的电阻与所受压力的关系如下表所示，若压力传感器R上的表面积为5×10－4m2，汽油密度为0.7×103kg/m3，电源电压恒定为6V，g取10N/kg，请计算回答：
压力F/N
0
50
100
150
200
250
300
…
电阻R/Ω
500
380
310
245
200
170
150
…
（1）当油与箱总重为300N时，压力传感器R受到的压强是多大？
（2）如果空油箱质量为6kg，油量表指针指向2×10－2m3时，电路的电流是多少安？
